Rialacha Oibriúcháin Meaisín Gearradh Boise

Sep 13, 2024 Fág nóta

(1) Ba chóir an lann chonaic a choinneáil géar. Mura bhfuil sé géar, is féidir é a ghéarú de láimh le hábhair an-scríobach (cosúil le brící teasfhulangacha cré, rothaí meilte, etc.). Mar sin féin, ní mór ábhair den sórt sin a ghearradh arís agus arís eile le huisce fuaraithe chun na cáithníní Diamond a nochtadh, ionas go mbainfear amach cuspóir na lanna chonaic ghéar.
(2) Ba chóir go mbeadh an lann chonaic suiteáilte díreach, cas sa treo céanna, agus rothlaigh gan léim nó luascadh.
(3) Le haghaidh gearradh fliuch, ní mór lann chonaic fliuch a úsáid. Coigeartaigh an spraeála uisce go dtí imeall tosaigh an lann chonaic agus an dromchla gearrtha ar an dá thaobh. Níor chóir go mbeadh an méid uisce ró-mhór, ionas go mbeifear in ann na sliseanna gearrtha a bhaint as an taobh gearrtha.
(4) Nuair nach bhfuil an lann chonaic tar éis teagmháil a dhéanamh leis an bpíosa oibre fós, cuir tús leis an lasc cumhachta agus cuir tús leis an oibríocht tar éis don luas a chobhsú. Tar éis don oibríocht a bheith críochnaithe, déan an lasc a mhúchadh láithreach, agus ní féidir an lann chonaic a chur síos ach amháin tar éis dó stop a chur go hiomlán.
(5) Ní mór pláta bun an mheaisín gearrtha a bheith gar d'eitleán an phíosa oibre agus an leibhéal, agus ní mór an lann chonaic a ailíniú leis an líne réamhshocraithe agus ní féidir luascadh.
(6) Nuair a ghearradh, ní mór an oibríocht a chothromú, agus ní mór an lann a chothú ar luas aonfhoirmeach i líne dhíreach. Ní cheadaítear aon tionchar tobann. Tabhair aird ar bheathú mall agus ar aistarraingt mall.
(7) Le linn na hoibríochta, cosc ​​a chur ar ró-ualú de bharr beathú foréigneach, rud a laghdóidh éifeachtacht ghearradh agus a ghiorrú saol an phríomh-mheaisín agus an lann chonaic. Nuair a bhíonn stroighin, poirceallán agus cloch á sábhadh, caithfidh an doimhneacht gearrtha a bheith níos lú ná 5cm ag an am. Nuair a bhíonn an doimhneacht gearrtha níos mó ná 5cm, ní mór é a ghearradh in amanna 2-3, ar shlí eile tá sé éasca damáiste a dhéanamh don lann chonaic nó an mótar a dhó.
(8) Déantar rialú leithead gearrtha a áirithiú agus a aontú trí sciatháin, bloic agus rialóirí a shuíomh.
(9) Nuair a bhíonn sé ag stopadh, ba cheart an soláthar cumhachta a ghearradh amach ar dtús agus ansin an soláthar uisce chun gearradh tirim a chosc.
(10) Tar éis na hoibre, ba chóir sliseanna cloiche agus gach salachar a bhaint, agus ba chóir sraith ola bhealaithe a chur i bhfeidhm ar an dromchla meirge-seans maith.

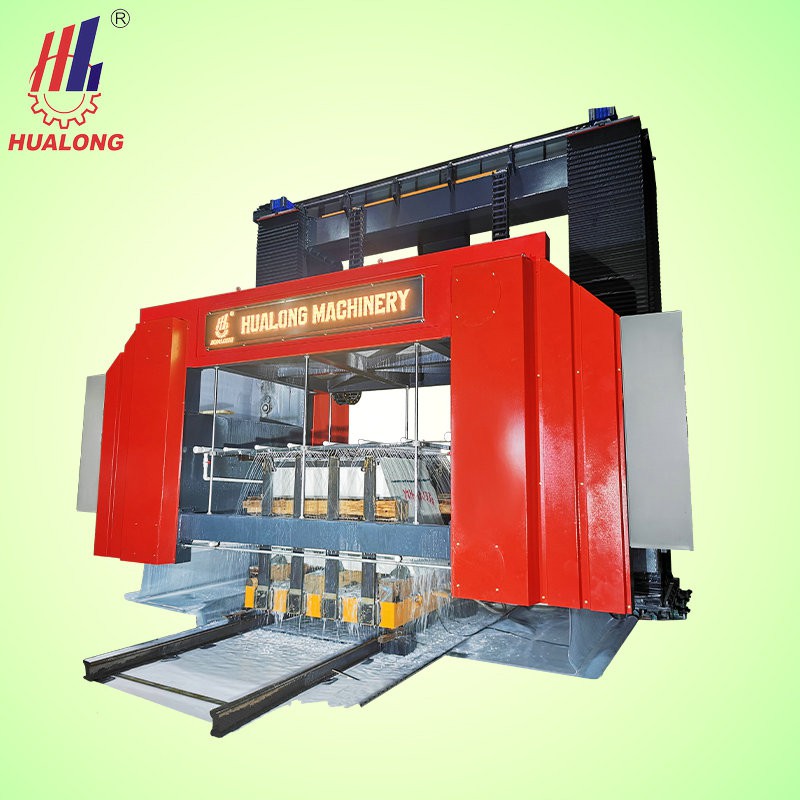

multi-wire saw 6
